Обработка георадарных данных стр2

Рассмотрим основные принципы, которые должны быть заложены в алгоритм анализа поля обратного рассеяния волн георадара при георадарном обследовании. Волновое поле на радарограмме имеет достаточно сложный характер и обычно состоит из следующих компонент: однократные отражения; кратные отражения; обратное рассеяние (дифракция); воздушные отражения; помехи, возникающие в проссе выполнения георадарного обследования..

В связи с этим первой проблемой является выделение поля обратного рассеяния из совокупности наблюденных данных. Эта задача может быть частично решена с использованием стандартных средств обработки - частотной и пространственной фильтрации [5]. Однако полного разделения полей добиться не удается. Поэтому после предварительной обработки данных полученный числовой массив условно рассматривается как поле обратного рассеяния, которое может быть подвергнуто преобразованию (типа гиперболической миграции) для вычисления диэлектрической проницаемости ε или скорости V.  В процессе вычисления алгоритм исключает значения непопадающие в заранее заданный диапазон ε1<ε<ε2 и вычисляет в окрестности каждой точки определения ε  значения динамических параметров -  частоты f, затухания d, амплитуды A и т.п. В результате может быть определено векторное полe [ε,f,d,A,……Mn]  размерности n, равной количеству динамических параметров. Далее, используя априорные или полученные в результате статистического оценивания связи между диэлектрической проницаемость и одним или несколькими динамическими параметрами, может быть построена маска нелинейного пространственного фильтра, позволяющего подавлять значения ε , определяемые кратными отражениями, воздушными отражениями и помехами.
Автоматизированная обработка сигнала георадарного обследования производится по следующему алгоритму:



  • Выделение на радарограмме точек, через которые с высокой вероятностью могут проходить фрагменты дифракционных годографов;

  • Определение кинематических и динамических характеристик сигналов в окрестностях выделенных точек (скорость волны по наклону фрагментов линии годографа, центральную частоту и т.п.);

  • Отбраковка точек по скоростному критерию Vв?V?Vн.  В дальнейшем оставшиеся точки будут служить в качестве опорных при построении разреза;

  • Пересчёт скоростей волн в эффективные значения действительной части комплексной  относительной диэлектрической проницаемости ε ;

  • Корректировка значений ε по частотному атрибуту или группе атрибутов;

  • Построение разреза диэлектрической проницаемости среды во временной области методом интерполяции значений ε по опорным точкам;

  • Пересчёт временной шкалы разреза в шкалу глубинную в соответствии со значениями ε ;

  • Сохранение разреза диэлектрической проницаемости в графический файл в виде изолиний с заданным шагом значений и цветовой схемой.

 В результате работы первых двух шагов алгоритма формируется набор точек, которые имеют координаты, и атрибуты в виде значений скорости и частоты (рассматривается вариант использования одного атрибута).
Далее происходит отбраковка точек по скоростному критерию – например, точки со значениями скорости выше 30 см/нс (скорость электромагнитной волны в вакууме) и ниже 3.33 см/нс (минимальная скорость электромагнитной волны в воде) не принимаются к рассмотрению в качестве опорных точек разреза и удаляются.

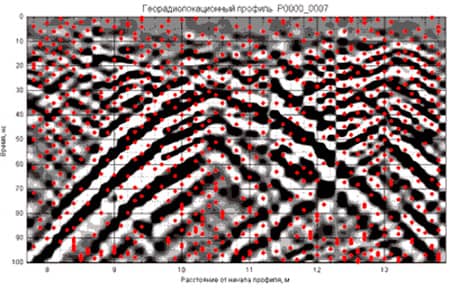

Рис.1 Пример радарограммы с положением опорных точек, после отбраковки по скоростному критерию.

радиограмма с георадара при выполнении георадарного обследованияНа Рис. 1 представлена радарограмма, на которой красными маркерами показаны положения опорных точек после отбраковки. Высокая плотность точек позволяет получить достаточно  детализированный разрез.
